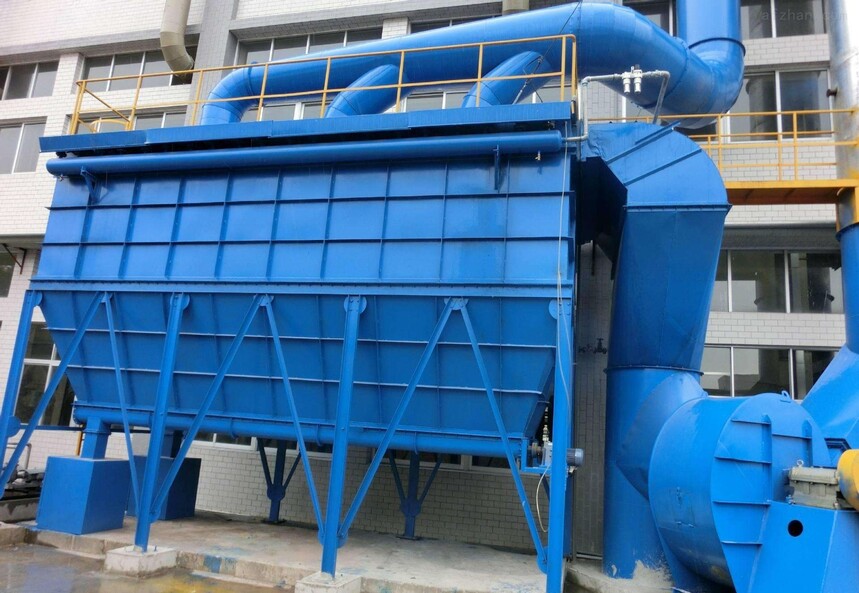

小型鍋爐煙塵治理設備小型鍋爐煙塵處理設備一般選用脈沖布袋除塵器。如圖: 鍋爐除塵器由上箱體、中箱體、灰斗、進出風系統、濾袋組件、噴吹裝置、離線閥、清堵空氣包、保護系統、控制系統等組成。含塵煙氣進入總口煙道前,首先須進行溫度檢測,確定煙氣是否超溫或接近露點,當煙氣超溫,自控系統會自動打開路閥。當煙氣溫度正常時,則由總進口煙道經進口調節裝置均勻分配到各除塵單元中。為保證濾袋的使用壽命,在布袋除塵區前增設了導流板,有效阻隔粗顆料煙塵及預處理,利用慣性原理將煙塵中的粗顆粒先去除,減少粗顆粒煙塵對布袋的沖刷,同時對預除塵前后的煙氣進行均勻化處理,減少灰斗中貯灰的二次揚灰及增強進入布袋除塵區煙氣分布的均勻性,改善布袋局部區域損壞的可能性。 鍋爐除塵器是把粉塵從煙氣中分離出來的設備。鍋爐除塵器是鍋爐及工業生產中常用的配套設備。它的功能是將鍋爐燃料,燃燒排放煙氣中的顆粒煙塵加以清除,從而大幅度降低排入大氣層中的煙塵量,這是改善環境污染,提高空氣質量的重要環保設備。 鍋爐煙氣進入鍋爐除塵器被吸附在濾袋外壁的粉塵,隨著時間的增長,越積越厚,除塵器阻力逐漸上升,處理的氣體量不斷減少,為了確保鍋爐除塵器阻力穩定在合理范圍內,就需要清除吸附在濾袋外壁的積灰。清灰過程是由脈沖控制儀按順序?qū)Ω鱾電磁脈沖閥發出指令,依次打開閥門,順序向各組布袋噴吹壓縮空氣,氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋(稱為一次風),而當噴吹的高速氣流通過文氏管——引射器的一剎那,數倍于一次的周圍空氣被誘導同時進入布袋內(稱二次風),由于一、二次風形成一股與過濾氣流相反的強有力逆向氣流射入布袋內,使濾袋在一瞬間急劇從收縮——膨脹——收縮,以及氣流的反向作用,隨將吸附在濾袋外壁粉塵清除下來。由于清灰時向袋內噴吹高壓空氣是若干組濾袋間依次進行的,并不切斷需要處理的含塵空氣,所以在清灰過程中,鍋爐除塵器的壓力損失和被處理的含塵空氣量都幾乎不變。濾袋表面的灰塵脫落至灰斗中,再通過鍋爐除塵器底部運輸送裝置排出。 小型鍋爐除塵除煙設備結構本體為鋼結構,孔板采用模具沖壓而成;氣路設計合理,噴吹氣路均采用快速裝卸結構;每一速室的出風箱設計有閥門,可在不停機時檢修更換濾袋,濾袋的更換方便且安全。 小型鍋爐除塵除煙設備結構如下: ①上箱體:凈氣室、換袋檢修門、出風口等; ②中部箱體:過濾室、孔板、沸袋組件; ③下部灰斗:灰斗、卸灰閥; ④脈沖清灰系統:空壓機、儲氣罐、壓縮空氣管、脈沖閥、噴吹管、及氣缸等; ⑤控制系統:微機可編程序控制器;低壓控制系統。 主要性能待點: ①低消耗高壓氣體的噴吹裝置 電磁閥阻力低、啟閉快、清灰能力好,噴吹壓力0.3~0.45Mpa壓力噴吹時間短,在處理凈化含塵濃度高及含濕量大的煙氣時比低壓噴吹及反吹風除塵器具有更好的清灰性能。 ②濾袋濾袋采用高溫針刺氈。使用壽命可超過貳年以上。 ③濾袋更換與維護可分室維修、更換濾袋。維修人員不需要進入袋室就能更換濾袋,減輕維護人員的工作強度。 ④微機控制系統采用微機可編程控制器,可根據現場工況調整設置清灰參數。經濟、可靠、功能齊全。 ⑤清灰效果優越該除塵器采用每室獨立清灰,清灰氣體量大,與其他類型除塵器清灰相比,清灰更徹底,運行阻力低。 與電除塵器相比較,相同的處理風量下設備占地面積小。并且不收粉塵比電阻的影響。除塵效率高、運行費用低、易維護。 與濕式除塵最相比較,無水的二次污染,粉塵回收后可直接輸送到庫內。 鍋爐除塵除煙設備安裝說明 1、安裝前首先核對鍋爐除塵器的氣流旋轉方向與引風機的旋轉方向是否一致,安裝位置是否便于清灰、運灰,除塵器落灰口距地面高度一般為0.6~1.0m.檢查除塵器內壁耐磨涂料有無脫落。 2、安裝鍋爐除塵器支架:檢查基礎符合圖紙及質量要求后,將地腳螺栓安裝在支架上,然后把支架放在劃好基準線的基礎上。 3、安裝鍋爐除塵器:支架安裝好后,吊裝除塵器,緊好除塵器與支架連接的螺栓。吊裝時根據情況(立式或臥式)可分段安裝,也可整體安裝。除塵器連接的法蘭要連接嚴密,用石棉扭繩作墊料,墊料應加在連接螺栓的內側。 4、鍋爐除塵器煙管安裝:先從省煤器的出口或鍋爐后煙箱的出口安裝煙管和除塵器的擴散管。煙管之間的法蘭連接用石棉繩作墊料,連接要嚴密。煙管安好后,檢查擴散管的法蘭與除塵器的進口法蘭位置是否合適,如略有不合適可適當調整除塵器支架的位置和標高,使除塵器與煙管連接妥當。 5、檢查除塵器的垂直度和水平程度:除塵器和煙管安裝好后,檢查除塵器及支架的垂直度和水平程度。除塵器的垂直度和水平誤差為1/1000,然后將地腳螺栓孔內灌注混凝土,待混凝土的強度達到75%時,將地腳螺栓擰緊。 6、安裝鎖氣器:鎖氣器是除塵器的重要部件,是保證除塵器效果的關鍵部位之一,因此鎖氣器的連接處和舌形板接觸要嚴密,配重或掛環要合適。 7、現場制作煙管時,除塵器應按圖紙位置安裝,安裝煙管。為減少阻力,應盡量減少拐彎和縮短煙管。制做彎頭(蝦米腰)時其彎曲半徑不應小于管徑的1.5倍。制作除塵器的擴散管時,擴散管的漸擴角度不得大于20°。 袋籠采用有機硅噴涂技術,鍍層牢固、耐磨、耐腐,避免了 除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結,保證了換袋順利 ,同時減少了換袋過程中對布袋的損壞。 |
